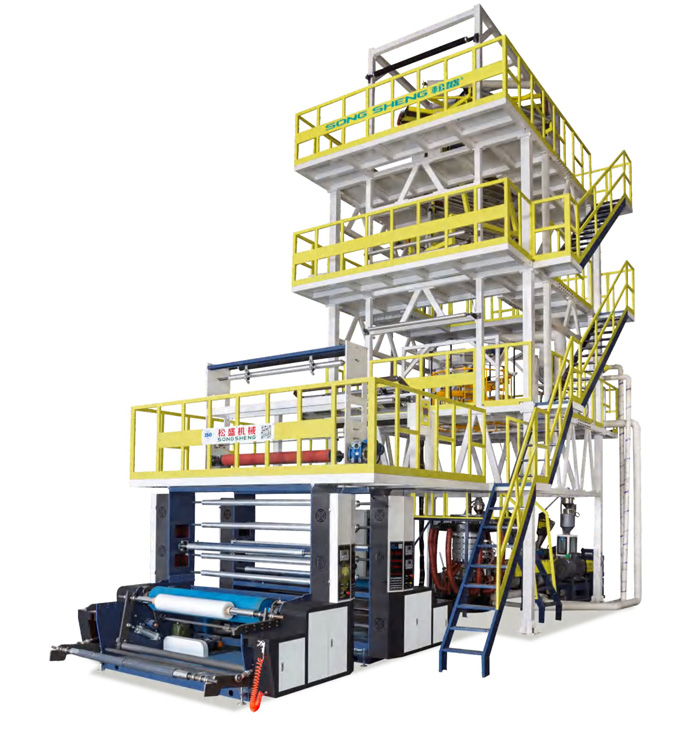

SS-GS-3L系列高速ABC三层复合共挤吹膜机
SS-GS-3L系列高速ABC三层复合共挤吹膜机
本机组为满足客户对高质、高产吹膜设备的要求，采用了带有强制进料功能的挤出机、精密型双风口风环、水平旋转牵引系统、1BC内冷系统、全自动双剖双收表面摩擦收卷机、计算机集中控制系统等先进技术和装备。与同类设备相比，具有结构更紧凑、产量更高、制品质量更好、机器更节能，操作更简便等优点。可广泛用于各类高透明性包装薄膜，如热收缩膜、重包膜、复合膜、快递袋膜等的生产,为您创造可观的经济效益。
|
|
型号 |
Model |
SS-3L1600 |
SS-3L1800 |
SS-3L2200 |
SS-3L2400 |
SS-3L2600 |
|
基础参数 Basic Parameter |
适用原料 |
Material |
LDPE/LLDPE/MLLDPE |
||||
|
薄膜宽度 |
Film width |
800-1400mm |
1000-1600mm |
1200-2000mm |
1300-2200mm |
1600-2400mm |
|
|
薄膜厚度 |
Film thickness |
0.02-0.15mm |
|||||
|
最大产量 |
Max output |
120-200kg/h |
230-260kg/h |
260-320kg/h |
260-360kg/h |
320-400kg/h |
|
|
挤出部分 Extruder Unit |
螺杆直径 |
Screw diameter |
Φ60×2 Φ65×1 |
Φ60×2 Φ75×1 |
Φ70×2 Φ85×1 |
Φ75×2 Φ85×1 |
Φ80×2 Φ90×1 |
|
长径比 |
L/D |
1:32 |
1:32 |
1:32 |
1:32 |
1:32 |
|
|
主电机功率 |
Main motor |
37kw×2 45kw×1 |
37kw×2 55kw×1 |
45kw×2 75kw×1 |
55kw×2 75kw×1 |
55kw×2 90kw×1 |
|
|
减速箱型号 |
Gear box |
200×2 225×1 |
200×2 250×1 |
225×2 280×1 |
250×2 280×1 |
250×2 315×1 |
|
|
模头直径 |
Die head |
Φ300mm |
Φ400mm |
Φ500mm |
Φ550mm |
Φ600mm |
|
|
风环直径 |
Air ring |
Φ340mm |
Φ440mm |
Φ540mm |
Φ600mm |
Φ650mm |
|
|
风机 |
Blower |
15kw |
18.5kw |
22kw |
22kw |
22kw |
|
|
换网方式 |
Filter change |
双工位手动快速换网活液压换网 Double stantion manual filter screen changer or Hydraulic automatic filter screen changer |
|||||
|
牵引部分 Take-up Unit |
牵引辊宽度 |
Roller width |
1600mm |
1800mm |
2200mm |
2400mm |
2600mm |
|
牵引速度 |
Take-up speed |
5-90m/min |
5-90m/min |
5-90m/min |
5-90m/min |
5-90m/min |
|
|
牵引电机功率 |
Take-up motor |
1.5kw |
1.5kw |
2.2kw |
2.2kw |
3.0kw |
|
|
牵引旋转 |
Rotary type |
水平式 Horizontal type |
水平式 Horizontal type |
水平式 Horizontal type |
水平式 Horizontal type |
水平式 Horizontal type |
|
|
EPC纠偏 |
EPC system |
对中或对边超声波光电式 CPC or EPC Ultrasonic photoelectric type |
|||||
|
收卷部分 Winding Unit |
收卷方式 |
Winder type |
全自动表面摩擦双收卷 Automatic surface friction winder |
||||
|
自动张力系统 |
Auto-tension controller system |
自动张力控制 Auto tension control |
|||||
|
收卷电机功率 |
Winding motor |
1.5kw |
1.5kw |
2.2kw |
2.2kw |
3.0kw |
|
|
收卷速度 |
Winding speed |
5-90m/min |
5-90m/min |
5-90m/min |
5-90m/min |
5-90m/min |
|
|
控制部分 Control Unit |
电器 |
Electric part |
施耐德 Schneider |
||||
|
控制系统 |
Control system |
IBC inner cooling system |
|||||
|
变频器 |
Inverter |
安川、台达、汇川（可根据客户要求而定） Yaskawa/Delta/Inovance(available to use based on customer’s requirement) |
|||||
|
(L×W×H) |
外形尺寸 |
Dimension |
13m×6m×11m |
13m×6.5m×11.5m |
14m×6.5m×12.5m |
14m×6.5m×13.5m |
14m×6.8m×14.5m |
